國六東風多利卡3.5方消防灑水車，雙排駕駛室，方圓形消防罐體！

國六東風多利卡3.5方消防灑水車廠家電話：

159-7276-7978

東風小多利卡消防灑水車技術規格書

車型概述：
消防灑水車是我廠在灑水車的基礎上，換裝消防車專用消防泵、消防炮，使之達到消防車流量大、射程遠的消防滅火要求，具有同等底盤下罐體容積大、流量大、射程遠、等特點，適用于村鎮、中小型企業消防，同時具備灑水車綠化噴灑功能。
車型特點：
采用東風汽車股份有限公司原裝雙排二類底盤EQ1075SJ3CDF，車輛性能穩定、綜合油耗低廉、駕乘舒適靈活、售后服務完善。
雙排座豪華駕駛室，冷暖空調、電動窗、中控鎖、遙控鑰匙、日間行車燈、斷氣剎、科技感十足，駕乘更舒適。
選配全柴發動機，115馬力，動力強勁，經濟省油，經濟性好，可靠性高，噪聲低，國Ⅵ排放標準。
標配消防車專用消防泵，消防炮。
標配前沖、后灑，功能完善。

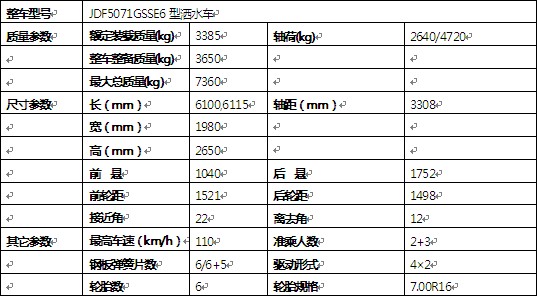

（1）車輛基本技術參數：

整車型號：JDF5071GSSE6型灑水車

1、質量參數：

軸荷：2640/4720

整車整備質量：3650

最大總質量：7360

2、尺寸參數：

長：6100,6115

軸距：3308

寬：1980

高：2650

前懸：1040

后懸：1752

前輪距：1521

后輪距：1498

接近角：22

離去角：12

3、其它參數：

最高車速（km/h）：110

準乘人數：2+3

鋼板彈簧片數：6/6+5

驅動形式：4×2

輪胎數：6

輪胎規格：7.00R16

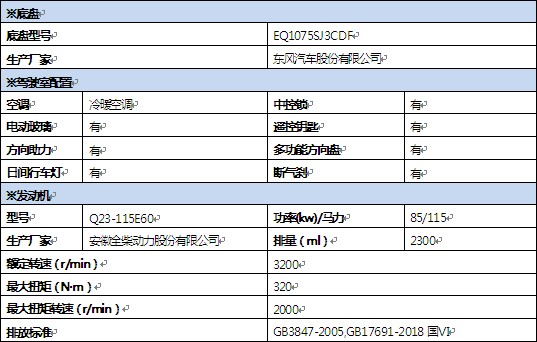

4、底盤：

底盤型號：EQ1075SJ3CDF

生產廠家：東風汽車股份有限公司

5、駕駛室配置：

中控鎖：有

電動玻璃：有

遙控鑰匙：有

方向助力：有

多功能方向盤：有

日間行車燈：有

斷氣剎：有

6、發動機

型號：Q23-115E60

功率/馬力：85/115

生產廠家：安徽全柴動力股份有限公司

排量：2300

額定轉速（r/min）：3200

最大扭矩（N∙m）：320

最大扭矩轉速（r/min）：2000

排放標準：GB3847-2005,GB17691-2018國Ⅵ

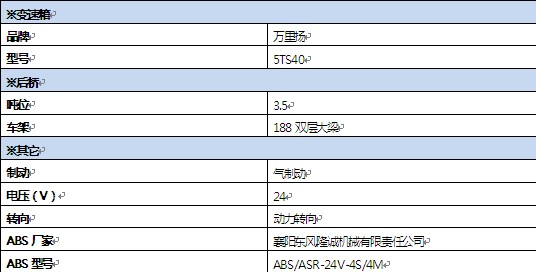

7、變速箱：

型號：5TS40

8、后橋

噸位：3.5

車架：188雙層大梁

9、其它

制動：氣制動

電壓（V）：24

轉向：動力轉向

ABS廠家：襄陽東風隆誠機械有限責任公司

ABS型號：ABS/ASR-24V-4S/4M

10、罐體：
水罐容量（L）：3500
罐體材質：Q235碳鋼
厚度：4
形狀：方圓形罐體、防浪板
設備：設DN460人孔1個，帶有快速鎖定/開啟裝置
         1個液位觀察裝置（量管）

           1個排污口，手動閥控制

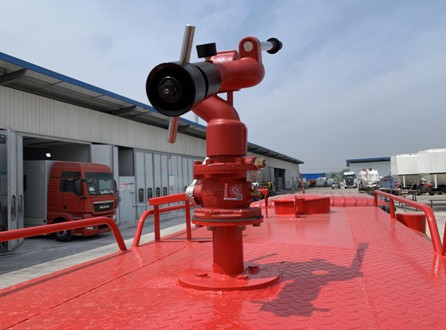

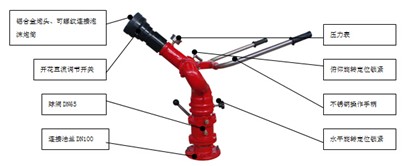

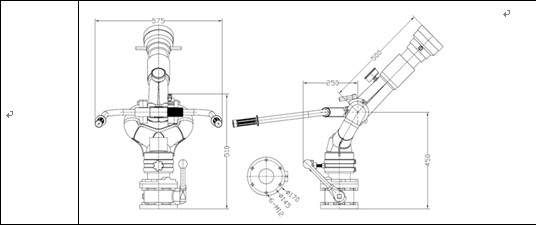

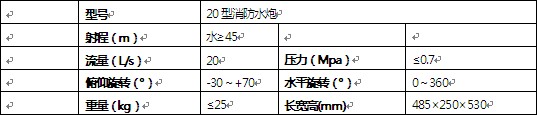

11、消防炮

型號：20型消防水炮
射程：水≥45
流量（L/s）：20
壓力（Mpa）：≤0.7
俯仰旋轉（°）：-30～+70
水平旋轉（°）：0～360
重量：≤25

長寬高：485×250×530

特點 ◇射程遠、水流集中、保護面積大
◇操作靈活方便、炮身可做水平回轉和仰俯回轉
◇噴射時可做直流和噴霧
◇主要規格、性能參數均符合中華人民共和國標準GB19156-2003《消防炮通用技術條件》的要求

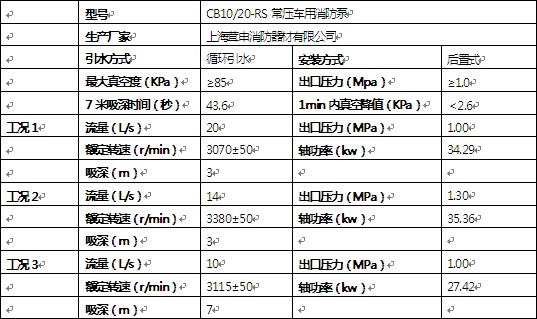

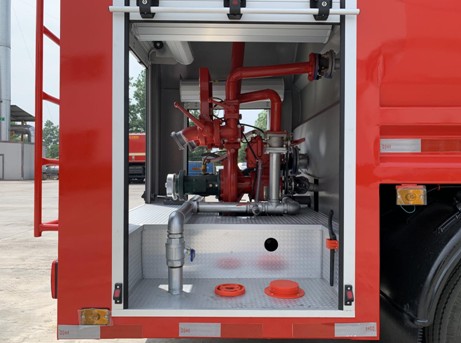

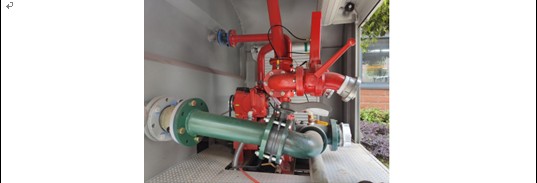

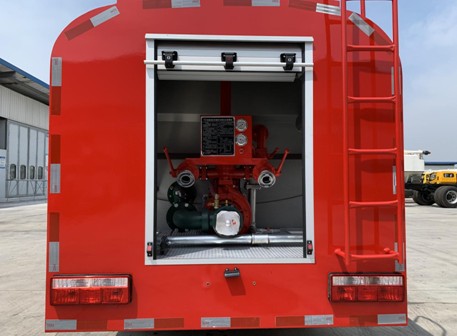

12、消防泵

型號：CB10/20-RS常壓車用消防泵
生產廠家：上海茸申消防器材有限公司
特點 ◇性能優良、效率高、結構緊湊、造型美觀、操作簡單、維護保養方便等特點
◇泵殼采用導葉式，葉輪采用平衡環、平衡孔結構，大大減小了軸向力及徑向力，提高了壽命
◇各項性能指標均符合GB6245-2006標準，并通過國家消防裝備質量監督檢驗中心型式試驗。
◇是目前國內消防泵的升級換代產品，并可與國外同類產品媲美

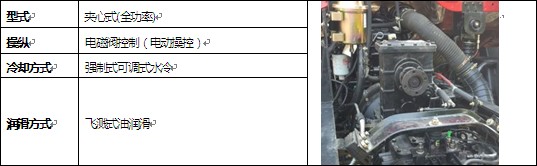

13、取力器

型式：夾心式(全功率)
操縱：電磁閥控制（電動操控）
冷卻方式：強制式可調式水冷

潤滑方式：飛濺式油潤滑

（2）國六東風多利卡3.5方消防灑水車各部件功能說明：

1、前沖（效果圖供參考）

標配前置對沖圓錐噴嘴，沖洗寬度≥25m圓錐噴嘴角度可以任意調節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同時實現對多車道灑水塵。
2、后灑
雙側后灑，灑水面積15m2。

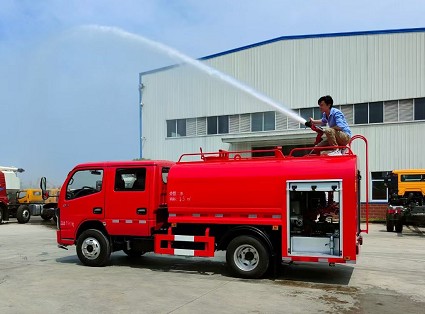

主管道加粗，大通徑球閥，加厚法蘭盤、加厚防腐法蘭墊，消防水炮霧狀射程約15米，柱狀射程≥45米，流量達到20L/s，可用作消防救援滅火。

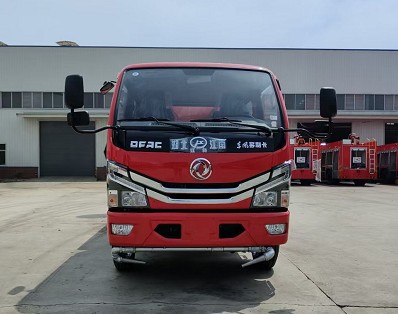

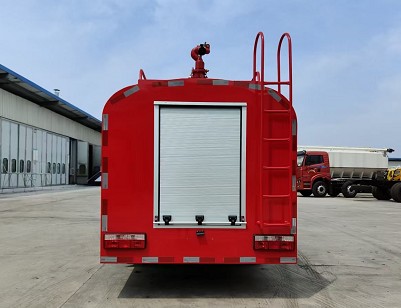

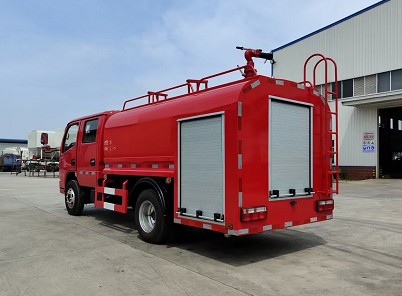

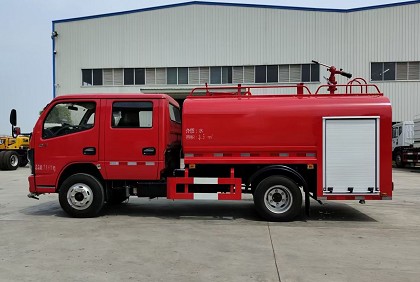

（3）整車全方位圖片（圖片僅供參考，以車間實際生產為準）：

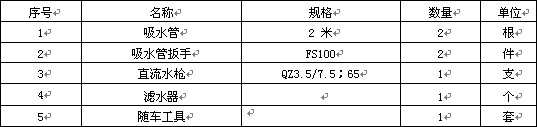

（4）隨車基本器材配置：

國六東風多利卡3.5方消防灑水車廠家電話：

159-7276-7978
