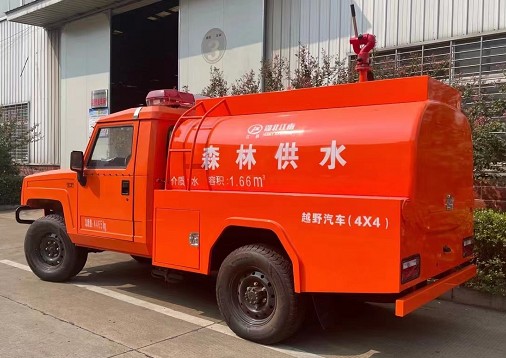

北汽勇士單排四驅供水消防車_江特牌JDF5041GGSBAW6型供水車
北汽勇士單排四驅供水消防車銷售電話：
159-7276-7978
JDF5041GGSBAW6型供水車技術規格書
北汽勇士單排四驅供水消防車詳細描述：一、 整車
1. 外廓尺寸：5000，5150 mm×1870 mm×2080 mm
2. 乘員人數： 2
3. 水罐：容積1660 L
二、 底盤
1.型號：BAW2043HHS42D
2.驅動型式：4×4
3.軸距：3035mm
4.發動機：型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
額定輸出功率為：103KW
排放標準：國Ⅵ
5.變速箱：機械式手動變速箱，5個前進檔
6.分動箱:四驅機械手動,全驅/后驅兩擋轉換
7.轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
8.制動系統
行車制動：真空助力制動
駐車制動：中央鼓式制動
輔助制動：發動機排氣制動9.最高車速：120km/h
10.取力器：底盤自帶取力器，電磁閥控制，飛濺潤滑。
1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：單排雙門，乘員人數為2。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
四、 上裝
(一) 罐體
1. 容積：1660L（水）。
2. 結構：
方圓焊接結構，內設分倉隔板。
人孔及人孔蓋1套，直徑φ500 mm。
注水管位于罐體右邊，通徑為DN65。
排污管1個，位于罐體底部，通徑為DN40。3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。
4. 設備：
人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
排污閥：手動控制
(二) 器材箱
1. 結構：
箱體為方圓焊接結構,與前端水罐為整體滾壓成型。
根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：為優質碳鋼材料。
3. 倉門：翻轉向上開門
4. 爬梯：罐體左前側配備可供消防人員上下的爬梯。
五、 泵及水路系統
1． 灑水泵:
型號:65QZB-50/110自吸離心式
流量:50(m3/h)
揚程:110m-150m
額定功率：24KW2． 灑水炮
安裝位置：器材箱頂部
流量及壓力：8L/S@0.6MPa
射程：不小于30m旋轉角度：360°
俯仰角；-15°～60°
3． 管路
罐吸水管路：DN50，帶手動閥。
外吸水管路：DN50，側置向外。
水槍出水管路： DN65，帶止回閥，頂置向上。
水帶出水管路： 2×DN65，帶手動球閥，側置。
泵往罐注水管路：DN50，帶手動球閥，側置向外。
消防栓注水管路：DN65，帶管牙捫蓋，罐體右側。
放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
電氣系統
1.車輛兩側裝有1個符合國家標準的側標志燈。
2.尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。
1.配備原則
客戶有特殊需求時，根據客戶的需求配備。
客戶沒有特殊需求時，按照公司的企業標準配備。

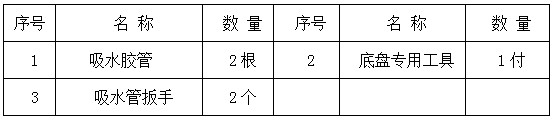

七、隨車基本配備清單
供水車的外表噴涂顏色：紅
九、隨車文件資料
底盤使用說明書（1份）
底盤維修手冊（1份）
底盤質量保修卡（1份）
底盤合格證（1份）
隨車維修工具清單（1份）
灑水泵使用維修說明書（1份）
供水車使用說明書
供水車交貨清單
供水車合格證
供水車交接清單
