WSKD50智能型全自動高壓水炮_中聯重科灑水車智能灑水炮
智能型全自動高壓水炮是一種新型的環衛、綠化、消防噴水裝置，產品實現自動調節角度，自動調節方向，自動調節噴灑模式，智能程序控制。解決了高壓水炮需要人力調節的所有動作，減輕操作工人工作強度。實現單人操作，自動智能高壓水炮自帶視頻監控器，在駕駛室內完成操作高壓水炮的全部作業。實現了從手動操作到自動智能操控的完美升級。智能型全自動高壓水炮，設計根據流體動力特性，保證出水量、射程、覆蓋面大幅提高，真正實現節約人力，省時、高效、節能。機械主體單元采用合理的成型工藝，保證產品不滲漏:控制器采用 IC 集成模塊控制控制，保證產品穩定性。
二、產品介紹
1.產品名稱:智能型全自動高壓水炮

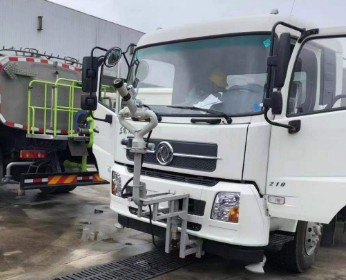

2.產品型號:WSKD50-1(前置)，WSKD50-2(后置)
3.產品構成:1、機械結構單元，2、控制器單元

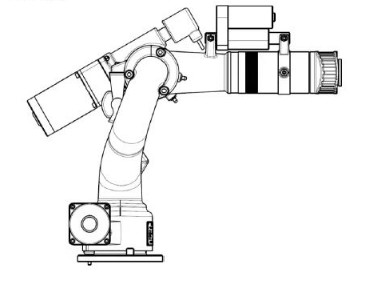

結構圖:

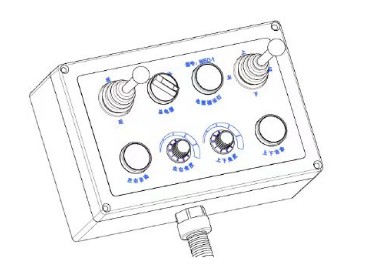

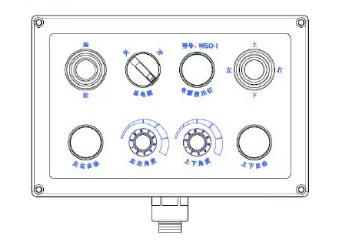

控制器圖：

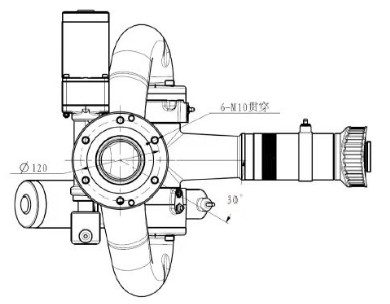

安裝尺寸圖:
4.技術參數:
1 額定電壓：24V
2 電流：8.4A
3 上下角度范圍：+120度/-75度
4 左右角度范圍：+/-100度
5.本產品可通過炮頭部分的轉動調節柱狀或霧狀水流，柱狀射程可達 35-45米，霧狀噴灑均勻，非常適合地面維護、綠地花草的澆水以及地面沖洗，超高樹木的澆灌等功能。噴槍主要適用介質為水，
6.工作壓力:承載最大公稱壓力1.2MPa
7.射程:35-45M
8.霧狀覆蓋寬度:10米以上
9.鋁合金鑄件符合GB/T9438規定。
10.密封圈符合 HB5584 標準要求，采用的螺栓符合GB/T3098.1的規定，螺母符合GB/T3098.2 的規定。
11.噴咀噴出的水柱可調成霧狀或柱狀。
12.噴槍水平方向可左右旋轉200度，垂直方向可在195度內調整。
13.主要材質:鋁合金+不銹鋼
1、開啟電源，指示燈亮起，水炮可以開始作業;
2、水炮手動調節使用方法:'上下’撥桿是調節炮頭上下移動操作桿，是水炮上下移動的控制器:“左右”撥桿是水炮左右移動的操作桿，是水炮左右轉動的控制器。
A，根據噴灑目標物位置，將撥桿向'上’或者向'下’撥動撥桿來操作;
B，根據噴灑目標物寬度，向'左’或者向'右’撥動撥桿來操作。
3、水炮噴灑狀態設定方法:“遠近”撥桿是調整炮頭出水成柱狀或霧狀的控制器，向'遠’或者向'近’撥動，可以達到柱狀或者霧狀效果;
4、自動噴灑模式操作方法:
A、上下自動設定:
1、將炮頭指向用'上下’撥桿撥動到噴灑目標的最上處，按下“上下”自動按鈕，開始自動向下移動，就變成上下自動噴灑模式:
2、觀察水流噴灑范圍，旋轉“上下角度”旋鈕，觀察水炮噴灑目標，達到目標范圍，停止旋動旋鈕，即設定完成，水炮即開始在設定的最上處和最下處范圍內自動作業。
B、左右自動設定:
1、將炮頭指向用'左右’撥桿撥動到噴灑目標的最左處，按下“左右”自動按鈕，開始自動向右移動，就變成左右自動噴灑模式;
2、觀察左右噴灑范圍，旋轉'左右’角度旋鈕，觀察水炮噴灑目標，達到目標范圍，停止旋動旋鈕，即設定完成，水炮即開始在設定的最左處和最右處范圍內自動作業。
C、“上下”自動運轉和“左右”自動運轉，可以設置成同時自動工作，同時設定時要觀察噴灑方向變化進行精準調節，設定方法不變。
1、本產品不可直接對機械單元調節任何角度，方位;
2、本產品使用前需確認產品1米范圍內沒有人，或者其他物體，自動運行是會對人或者其他物體造成損傷:
3、本產品不可對人直接噴射，會造成人身傷害;
五、維護
1、每月向所有黃油嘴注入黃油一次:
2、同時檢查線路是否有破損，防止線路故障。
六、組成/功能：
組成之一:機械結構單元
法蘭底座為不銹鋼材質，經久耐用，炮體為高強度鋁合金材質，美觀輕巧。機電傳動部分為蝸輪蝸桿傳動，穩定可靠。
組成之二:控制器單元
控制器采用IC集成模塊控制，可自由設定手動/自動控制模式。任意調節水平/俯仰方向，調節噴霧/噴射模式。
組成之三:安裝注意
法蘭座6-M10與支架炮盤連接需和下圖一致，使產品安裝后向左和向右的角度 范圍相同。
部件標準：
鋁合金鑄件符合GB/T9438規定。密封圈符合HB5584標準要求，采用的螺栓符合GB/T3098.1的規定，螺母符合GB/T3098.2的規定。
控制設定：
開啟電源，指示燈亮起，即可作業，手動模式下上下?lián)軛U調整炮頭俯仰，“左右”撥桿調整炮身水平左右轉動，"遠近”撥桿調整炮頭噴灑水霧形狀。
七、注意事項：
確保作業區域安全后再開啟水炮，請勿對人噴射，定期向黃油嘴加注黃油。
01、環衛清洗
可快速多角度對各種物體(包括墻面/地面/溝渠/車輛/樹木等)實行多方位高壓沖洗。

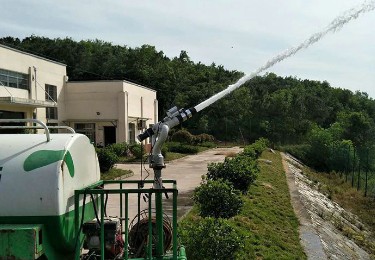

02、綠化噴灑
可自由變換噴灑模式，細致霧狀噴灑霧態寬度可達10米，適合樹叢/灌木/綠地/花草澆水。
03、場地抑塵
可用于礦山/工地/施工路面等揚塵場所的多角度降塵抑塵，使用效果好，成本低于霧炮車。
